ממשק אדם-מכונה HMI – אוטומציה ובקרה

Posted on by אביב צברי

מה זה HMI?

ממשק אדם-מכונה Human-Machine Interface – HMI מתרחש בתחום בו חלה אינטראקציה בן בני אדם ומכונות. מטרת האינטראקציה היא אפשרות  לניטור ובקרה יעילים של  אותן מכונות ע"י מפעיליהן, כאשר המכונות מספקות מידע בהיזון חוזר שמאפשר למפעילים לקחת החלטות נכונות בזמן התהליך. לממשק זה יש שימוש נרחב בעיצוב, יצור ובקרה על ציוד תעשייתי, ועל ניטור ובקרה על תהליכים תעשייתיים.

עם השימוש הגדל במחשבים אישיים ובקרים ממוחשביםProgrammable Logic Controller – PLC, הפך HMI למונח  המתייחס לרוב לייצוג הגרפי של הציוד והתהליכים התעשייתיים על פני מסכי המחשבים.

סמארטלוג'יק משתמשת ב -PLCs מתוצרת סימנס (Siemens) ואלן ברדלי (Allen Bradley)  לדוגמא :

6XV1830-0EH10, 6ES7131-4BF00-0AA0,6ES7193-4CA40-0AA0,6ES7134-4GD00-0AB0,6ES7193-4CA40-0AA0, 6ES7138-4CA01-0AA0,6ES7193-4CC20-0AA0, 6ES7590-1AB60-0AA0, 6ES7511-1AK00-0AB0, 6ES7954-8LP01-0AA0,6ES7155-6AU00-0BN0

מונח אחר, פחות שימושי הוא ממשק איש-מכונה הוא  Man-Machine Interface – HMI. מונח זה היה נפוץ אך זכה להתרעמות מצד ארגוני הנשים שדיברו על כך שגם נשים הם משתמשות בממשקים אלו ומהוות חלק מהם כך שונה השם למונח הכללי אדם או באנגלית Human.

HMI מערב ציוד (חומרה) היקפי, ורכיבי תוכנה, כגון ממשקים גרפיים.

בתחום המקושר ל- HMI, שנקרא Human-Computer Interaction – HCI, חוקרים את הייצוב והשימוש בטכנולוגיית המחשב, תוך מיקוד מיוחד בממשקים בין אנשים ומחשבים. החוקרים בתחום זה מתבוננים בצורות שבהם אנשים פועלים מול מחשבים, ומעצבים טכנולוגיות  שמאפשרות אינטראקציה  בין אנשים ומחשבים באופנים חדשים.

אנשים  פועלים מול מחשבים בצורות שונות, והממשק בו משתמשים משחק תפקיד מכריע בהקלה באינטראקציה. אפליקציות במחשב שולחני, דפדפן (browser) אינטרנטי,  מחשבים נישאים, וכו', משתמשות בממשק לשימוש גרפי Graphical User Interface – GUI באופן הנפוץ ביותר; ממשק לשימוש קולי Voice User Interface – VUI, פחות נפוץ, משמש לזיהוי דיבור ומערכות סינתוז synthesizing. השימוש ב- multi-modal GUI מאפשר להשתלב עם גורמים מסוימים שלא ניתנים  לתקשורת עם כלי ממשק אחרים.

שימוש ב-HMI לצורכי בקרה ואוטומציה

בתחום הבקרה והאוטומציה אנו עוסקים רבות בממשק Human-Machine Interface – HMI בעת תכנון ותפעול מערכות בקרה תעשייתיות.

תכנון וביצוע פרויקטים הנדסיים בתחום הבקרה האוטומציה היא המומחיות של סמארטלוג'יק, בקרה מפעלית ובקרות תהליך, בקרות מבנה BMS.  שיטות עבודה שלנו מאפשרות ביצוע אינטגרציה במהירות שיא, בין פרויקט חדש ומערכות המפעל הקיימות. סמארטלוג'יק מבצעת פרויקטי אוטומציה ובקרה מודולארית למתקני יצור תוך שימוש בתקן S-88.  סמארטלוג'יק היא גם  נציגה בלעדית של Siemens בארץ לתמיכה במערכת PCS7 ועובדת על בסיס קבוע, עם מרכז התמיכה העולמי בגרמניה באמצעות מערכת בקרת איכות מחמירה העומדת בתקן ISO9000.

להדרכה איך גורמים ל HMI לעבוד עם הרשאות ווינדוס לחצו כאן.

אוטומציה ובקרה – Create the Generic PLC Model

Posted on by אביב צברי

אוטומציה ובקרה –  Create the Generic PLC Model

PLC is a digital computer used for automation of elector mechanical processes, such as control of machinery on factory assembly lines.

PLCs are usually programmed using application software (SW) on personal computers (PCs). The PC is connected to the PLC through Ethernet, RS-232, RS-485 or RS-422 cabling. Most PLCs used by smartlogic when designing an automation and control systems are the Siemens PLCs and Allen Bradley‘s.The programming SW allows entry and editing of the ladder-style logic. Generally the SW provides functions for debugging and troubleshooting the PLC software, for example, by highlighting portions of the logic to show current status during operation or via simulation. The SW will upload and download the PLC program, for backup and restoration purposes.

:This is how to create the generic PLC model

Important: Each device included in the project that will be using the alternate configuration must have a STAT_PLC model. If the STAT_PLC model is not selectable from the device configuration screen, it can be added to the CIMPLICITY configuration by editing the IC646TME000.MODEL configuration file located in the BSM_DATA subdirectory of the original CIMPLICITY distribution.

Add the following line to the file using a text editor.

MB_TCPIP|STAT_PLC|35

For existing projects

Important: It is strongly recommended that entries in the .ini file be restricted to devices with a model type of STAT_PLC or Generic PLC.

Refer to the product documentation for instructions for creating the STAT_PLC model.

Create the Generic PLC model to use in a project using the Modbus Ethernet protocol

Click Tools>Command Prompt on the Workbench menu bar.

Type cd master in the Command Prompt window and press Enter.

Type idtpop model and press Enter.

Type notepad model.idt and press Enter.

Add the following lines:

MB_TCPIP|Generic PLC|180

MB_TCPIP|STAT_PLC|35

Save model.idt and close the text editor

Type scpop model at the command prompt and press Enter

Close the Command Prompt window

Perform a configuration update in the project's Workbench

Note: The STAT_PLC model sizing is different from the Generic PLC model if you do one of the following

Define the parameter Use These Domain Sizes to be 0

Do not specify all of the domains.

Here are some examples of the PLCs used by smartlogic: 6XV1830-0EH10, 6ES7131-4BF00-0AA0,6ES7193-4CA40-0AA0,6ES7134-4GD00-0AB0,6ES7193-4CA40-0AA0, 6ES7138-4CA01-0AA0,6ES7193-4CC20-0AA0, 6ES7590-1AB60-0AA0, 6ES7511-1AK00-0AB0, 6ES7954-8LP01-0AA0,6ES7155-6AU00-0BN0

אוטומציה ובקרה – מערכות ובקרי אלן ברדלי( Allen-Bradley)

Posted on by אביב צברי

מוצרי אוטומציה והפעם קצת על בקרי אלן ברדלי ( Allen-Bradley)

Allen-Bradley הוא אחד מקווי מוצרי אוטומציה בהם משתמשת סמארט לוג'יק במערכות הבקרה והאוטומציה אותם היא מתכננת ומבצעת. אלו  בקרים עם לוגיקה שניתנת לתכנות PLCs- Programmable Logic Controllers , ממשקי אדם-מכונה  (HMIs- (Human-Machine Interfaces , גששים, רכיבי ומערכות בטחון, תוכנה, מערכות הנעה, מרכזי בקרת מנועים, ומערכות מורכבות מהמוצרים הנ"ל ומוצרים אחרים.

בקרים שניתנים לתכנות (Programmable Controllers)

החל מהבקרים מסוג PLC המקוריים שפותחו בשנות ה- 70, ועד הטכנולוגיה שבעזרתה מפתחים בקרי אוטומציה שניתנים לתכנות  PACs- Programmable Automation Controllers,שמאפשרים שימוש בתחומים וסוגי מידע שונים.

ישנן מערכות בקרה בשלושה גדלים שונים בהם ניתן להשתמש בבקרי אלן ברדלי  Allen-Bradley : גדולות , קטנות ובמידות מיקרו וננו  (Micro & Nano)

מערכות בקרה גדולות  –   Large Control  Systems

מערכות הבקרה הגדולות מתאימים לפתרונות האפליקציות התובעניות ביותר של הצרכנים. הן מאפשרות ארכיטקטורות מודולריות וגיוון רב של סוגי כניסה/יציאה (I/O) ורשתות. הפתרונות רבי העוצמה מספקים יכולות לכל תחומי הבקרה, מתהליך, בטחון ועד תנועה. המערכות מעוצבות לאפליקציות בקרה מבוזרות או לצורך פיקוח. הבקרים מסוג PLC ו- PAC מספקים אמינות ויכולות ביצוע יוצאות מהכלל.

דגמי מערכות גדולות:

1756 ControlLogix Control System
1756 GuardLogix Integrated Safety System
GuardPLC Safety Control Systems
PLC-5 Control System
SoftLogix Control System

מערכות בקרה קטנות  Small Control Systems

מערכות הבקרה הקטנות מהוות פתרונות מושלמים לאפליקציות בגודל בינוני. הן מספקות תכונות וגמישות הנדרשות לאפליקציות בגודל זה, ללא צורך בהוצאות מיותרות של שימוש במערכות גדולות. הן כוללות בקרים אמינים במבנה מעוצב באריזות ומודולים. אפליקציות אופייניות של מערכות אלו כוללות בקרה של מכונות מורכבות, עיבוד אצוות (batch processing) ואוטומציה בבניינים.

דגמי מערכות קטנות:

Compact GuardLogix Safety Controllers
CompactLogix Control Systems
SLC 500 Control System

SmartGuard 600 Controllers

מערכות במידות מיקרו וננו  Micro & Nano Control Systems

מערכות אלו כוללות בקרים מסוג PLC במידות מיקרו וננו שמספקים פתרונות כלכליים לצרכי בקרה בסיסיים של מכונות פשוטות, החל משימוש במקום ועד תזמון ולוגיקת בקרה פשוטים. האריזה הקומפקטית, מערכי כניסה/יציאה  (I/O)ותקשורת משולבים, וקלות בשימוש הופכים את הבקרים האלו לפתרון האידאלי לאפליקציות כגון אוטומציה של תנועת מסועים, מערכות בטחון, ותאורת בניינים ואזורי חנייה.

דגמי מערכות במידות מיקרו וננו:

Micro800 Control Systems
MicroLogix Control Systems
Pico Control System

תוכלו לקבל שרותים המסתמכים על ידע וניסיון רב בעבודה עם מערכות מים , RO ,CIP, מזקקות, מערכות HVAC ,Utilities, ומודולים מוכנים סטנדרט S-88 שפיתחנו עבור מערכות אלו בסמארט לוג'יק

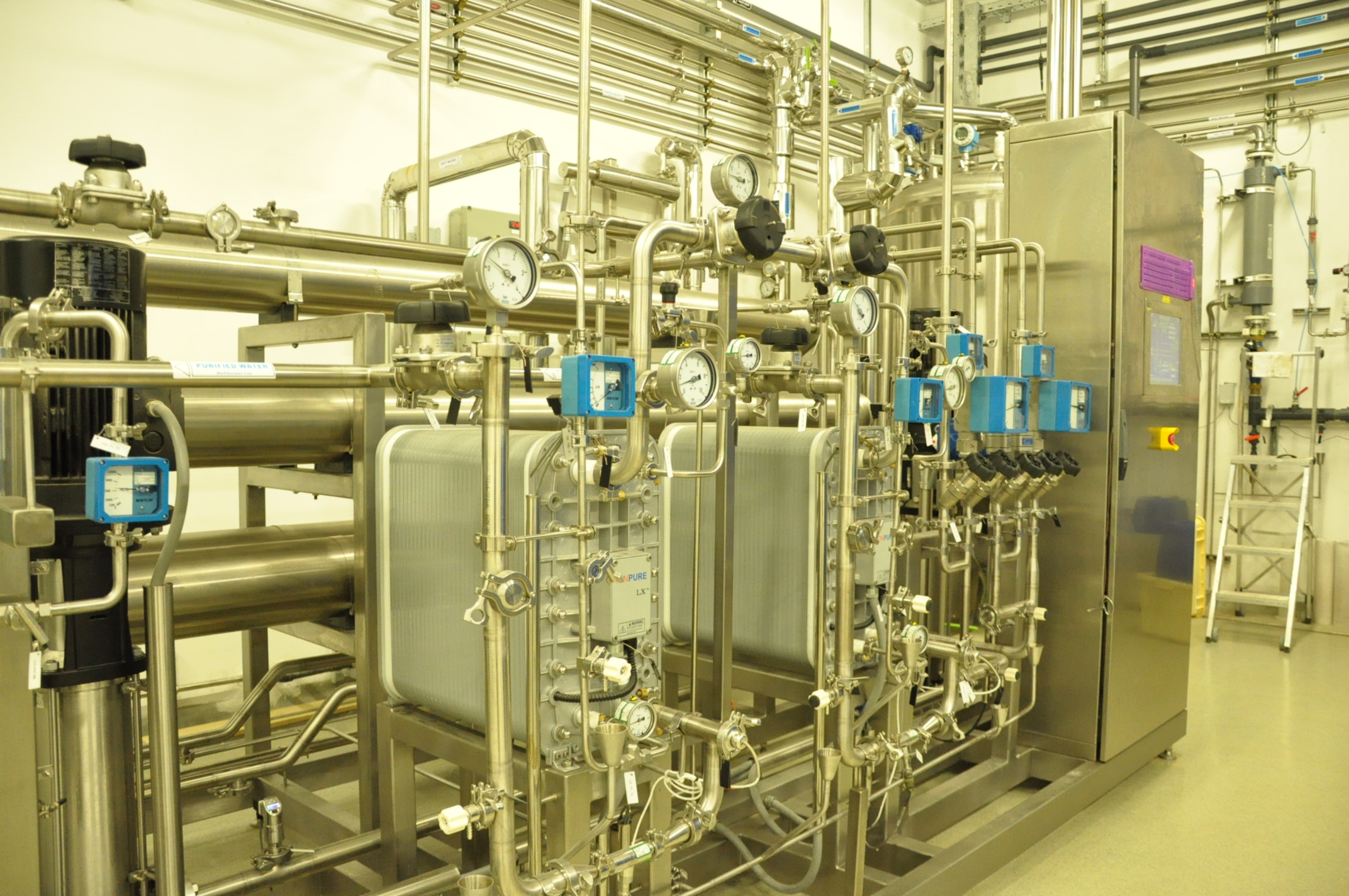

MicroLogix 1400 PID Tuning for AHU – בקרה ואוטמציה

Posted on by אביב צברי

בקר מיקרולוג'יקס 1400 מכיל 3 שלוש יחידות PID:

בקרת חימום:

עבודה מול TT-SP-0.1

ערכי PID

0.1-P

0.1-I

0.D-0

לולאה של שתי שניות

תנאי עבודה:

יציאת בקרת קירור שווה ל0

אין התראת TS

בקרת קירור:

עבודה מול TT-SP+0.1

ערכי PID

0.2 -P

0.1-I

0.D-0.

לולאה של שתי שניות

 תנאי עבודה:

יציאת בקרת חימום שווה ל0

בקרת לחות:

עבודה מול HT-SP

ערכי PID

0.2- P

0.1-I

0.D-0

לולאה של שתי שניות

 תנאי עבודה:

תמיד פועל

 ברז הקירור יפעל ע"פ היציאה הגדולה יותר מבין בקרת הלחות ובקרת הקירור.

דוגמא להגדרות עבור PID :

יבוא ומכירת מוצרי אלן בראדלי | ALLEN BRADLEY products for sale

Posted on by אביב צברי

Allen Bradley היא כרגע חברת מוצרי הבקרה הגדולה והחזקה ביותר בשוק המקומי והעולמי מבית היוצר של Rockwell Automation, אלן בראדלי היא הבחירה המובילה עבור שוק האוטומציה והבקרה.

בין רשימת המוצרים שלנו ניתן לרכוש בקרים שונים וכרטיסי I/O שונים ישירות מהיבואן לצרכן.

כל החלקים מקוריים ובעלי אחריות של שנה לכל הפחות.

להלן חלק ממבחר מוצרי סדרת Compact-Logix

Links Description Catalog Number
  Conformal Coated 1769-L16ER-BB1B 1769-L16ER-BB1B-CC
  Conformal Coated 1769-L18ER-BB1B 1769-L18ER-BB1B-CC
  Conformal Coated 1769-L18ERM-BB1B 1769-L18ERM-BB1B-CC
  Conformal Coated 1769-L24ER-QB1B 1769-L24ER-QB1B-CC
  Conformal Coated 1769-L24ER-QBFC1B 1769-L24ER-QBFC1B-CC
  CompactLogix 2 MB Memory Controller 1769-L33ER
Datasheet CompactLogix 384KB DI/O Controller 1769-L16ER-BB1B
Datasheet CompactLogix 0.5MB  DI/O Controller 1769-L18ER-BB1B
  CompactLogix 750KB DI/O Controller 1769-L24ER-QB1B
Datasheet CompactLogix 512KB Controller 1769-L31
Datasheet CompactLogix 750KB ControlNet Controller 1769-L32C
Datasheet CompactLogix 750KB Controller 1769-L32E
Datasheet CompactLogix 1.5MB ControlNet Controller 1769-L35CR
Datasheet CompactLogix 1.5MB Controller 1769-L35E
  Conformal Coated 1769-L35E 1769-L35E-CC
  1769 BATTERY ASSEMBLY 1769-BA
  CompactLogix 16 Point A/I Module 1769-IF16C
  CompactLogix 16 Point A/I Module 1769-IF16V
  CompactLogix 4 Point Analog Input Module 1769-IF4
  CompactLogix 4 Point Analog Input Module 1769-IF4I
  Conformal Coated 1769-IF4I 1769-IF4I-CC
  CompactLogix 8 Point Analog Input Module 1769-IF8
  Conformal Coated 1769-IF8 1769-IF8-CC
  CompactLogix 16 Point D/I Module 1769-IQ16
  CompactLogix 16 Point D/I Module 1769-IQ16F
  CompactLogix 32 Point D/I Module 1769-IQ32
  CompactLogix 32 Point D/I Module 1769-IQ32T
  CompactLogix 6 Point Input Module 1769-IR6
  CompactLogix 16 Point D/O Module 1769-OB16
  CompactLogix 32 Point D/O Module 1769-OB32
  CompactLogix 8 Point D/O Module 1769-OB8
  CompactLogix 2 Point A/O Module 1769-OF2
  CompactLogix 4 Point A/O Module 1769-OF4
  CompactLogix 8 Point A/O Module 1769-OF8C
  CompactLogix 8 Point A/O Module 1769-OF8V
  CompactLogix 16 Point D/O Module 1769-OV16
  CompactLogix 16 Point D/O Module 1769-OW16
  CompactLogix 8 Point D/O Module 1769-OW8
  CompactLogix Power Supply 1769-PA2
  CompactLogix Power Supply 1769-PA4
Datasheet CompactLogix 512KB -QB1B Controller 1769-L23E-QB1B
Datasheet CompactLogix  512KB -QBFC1B Controller 1769-L23E-QBFC1B
Datasheet CompactLogix 512KB DI/O AI/O Controller 1769-L23-QBFC1B
Datasheet Conformal Coated 1769-L23-QBFC1B 1769-L23-QBFC1B-CC

להלן חלק ממבחר מוצרים מסדרת Micrologix

Links Description Catalog Number
  MicroLogix 8 Point Digital Input Module 1762-IA8
  MicroLogix 4 Point Analog Comb Module 1762-IF2OF2
  MicroLogix 4 Point Analog Input Module 1762-IF4
  MicroLogix 16 Point Digital Input Module 1762-IQ16
  MicroLogix 32 Point Digital Input Module 1762-IQ32T
  MicroLogix 8 Point Digital Input Module 1762-IQ8
  MicroLogix 4 Point Module 1762-IR4
  Conformal Coated 1762-IR4 1762-IR4-CC
Datasheet MicroLogix 1200 24 Point Controller 1762-L24AWA
Datasheet MicroLogix 1200 24 Point Controller 1762-L24BWA
Datasheet MicroLogix 1200 40 Point Controller 1762-L40AWA
Datasheet MicroLogix 1200 40 Point Controller 1762-L40BWA
Datasheet MicroLogix 1200 40 Point Controller 1762-L40BXB
  MicroLogix 8 Point Digital Output Module 1762-OA8
  MicroLogix 16 Point D/O Module 1762-OB16
  MicroLogix 32 Point D/O Module 1762-OB32T
  MicroLogix 8 Point Digital Output Module 1762-OB8
  MicroLogix 4 Point Analog Output Module 1762-OF4
  MicroLogix 16 Point Relay Output Module 1762-OW16
  MicroLogix 8 Point Relay Output Module 1762-OW8
  MicroLogix 6 Point Relay Output Module 1762-OX6I
  MicroLogix 1200 Real Time Clock 1762-RTC

להלן חלק ממבחר מוצרים מסדרת SLC

Links Description Catalog Number
Datasheet SLC 5/01 1K Controller 1747-L511
Datasheet SLC 5/01 4K Controller 1747-L514
Datasheet SLC 5/02 4k Controller 1747-L524
Datasheet SLC 5/03 8K Controller 1747-L531
Datasheet SLC 5/03 16K Controller 1747-L532
Datasheet SLC 5/03 32K Controller 1747-L533
Datasheet SLC 5/04 16K Controller 1747-L541
Datasheet SLC 5/04 32K Controller 1747-L542
Datasheet SLC 5/04 64K Controller 1747-L543
Datasheet SLC 5/05 16K Controller 1747-L551
Datasheet SLC 5/05 32K Controller 1747-L552
Datasheet SLC 5/05 64K Controller 1747-L553
